샤프트 교체
공조기 휀의 샤프트(Shaft, 회전축)는 모터의 회전력을 날개(Impeller)로 전달하는 핵심 뼈대입니다.
베어링이나 벨트와 달리 교체 빈도는 낮지만, 문제가 생겼을 때 교체하면 장비의 근본적인 컨디션을 신축 단계 수준으로 회복하는 효과가 있습니다.
휀 샤프트 교체 시 얻을 수 있는 주요 효과는 다음과 같습니다.
1 진동 및 소음의 근본적 해결 (진동 제로화)
오래된 샤프트는 미세하게 휘거나(굴곡), 베어링이 닿는 부위가 깎여나가는 '단차'가 발생합니다.
불균형(Unbalance) 제거
휘어진 샤프트는 고속 회전 시 편심 현상을 일으켜 강한 진동을 만듭니다. 새 샤프트로 교체하면 이러한 구조적 진동이 완전히 사라집니다.
정적/동적 밸런싱 확보
새 샤프트와 함께 휀의 밸런싱을 다시 잡으면 기계적 스트레스가 최소화되어 운전 소음이 획기적으로 줄어듭니다.
2 연쇄 고장 방지 및 유지보수 비용 절감
샤프트 상태가 나쁘면 주변 부품을 빠르게 파손시킵니다.
베어링 수명 연장
축이 휘어 있으면 베어링에 불균일한 하중이 가해져 새 베어링을 끼워도 금방 망가집니다.
샤프트를 교체해야 베어링도 제 수명을 다할 수 있습니다.
프레임 및 구조물 보호
지속적인 진동은 공조기 케이스의 크랙(균열)이나 볼트 풀림을 유발합니다. 샤프트 교체는 장비 전체의 구조적 안전성을 지키는 일입니다.
3 동력 전달 효율 향상
풀리(Pulley)와의 완벽한 결합
샤프트의 키 홈(Keyway)이 마모되면 풀리가 겉돌거나 미세한 슬립이 발생합니다.
새 샤프트는 풀리와 유격 없이 결합되어 모터의 힘을 100% 휀으로 전달합니다.
에너지 손실 최소화
불필요한 진동과 마찰로 소모되던 에너지가 줄어들어 전력 효율이 개선됩니다.
warning 샤프트 교체가 반드시 필요한 경우
보통 베어링 교체 시 다음 증상이 확인되면 샤프트 교체를 강력히 권장합니다.
베어링 자리 마모: 베어링이 끼워지는 자리가 헐거워져 축이 깎여나간 경우 (베어링만 갈아도 금방 소음이 재발함)
축의 휨 (Run-out): 다이얼 게이지로 측정했을 때 허용 오차를 벗어난 휨이 발견될 때
부식 및 균열: 습기로 인해 축 표면에 깊은 부식이 생기거나 금(Crack)이 간 경우
휀 베어링 교체
휀 베어링 교체 전
휀 베어링 교체 후

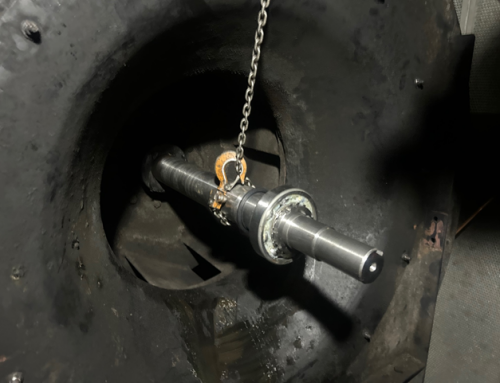

아미고타워 샤프트 및 베어링 교체 작업 사진

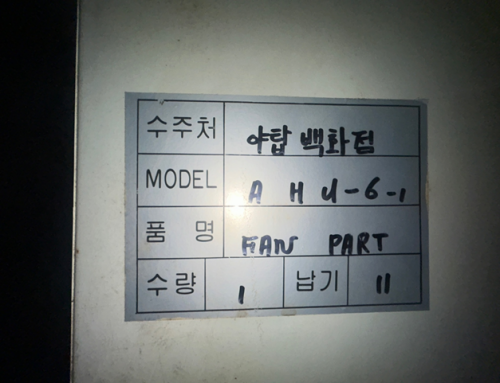

명판

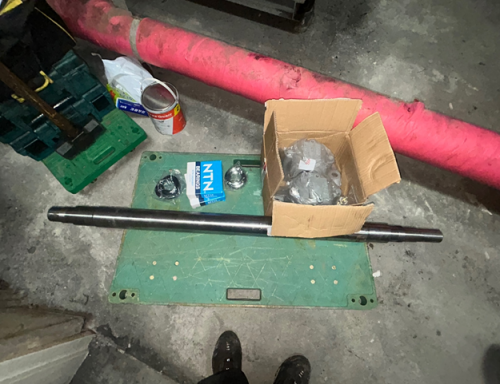

샤프트 및 베어링

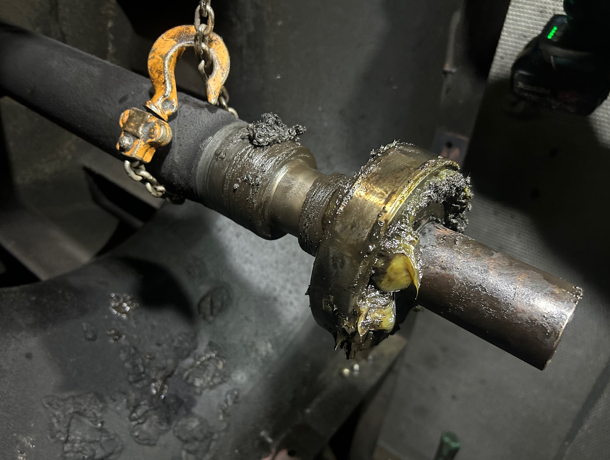

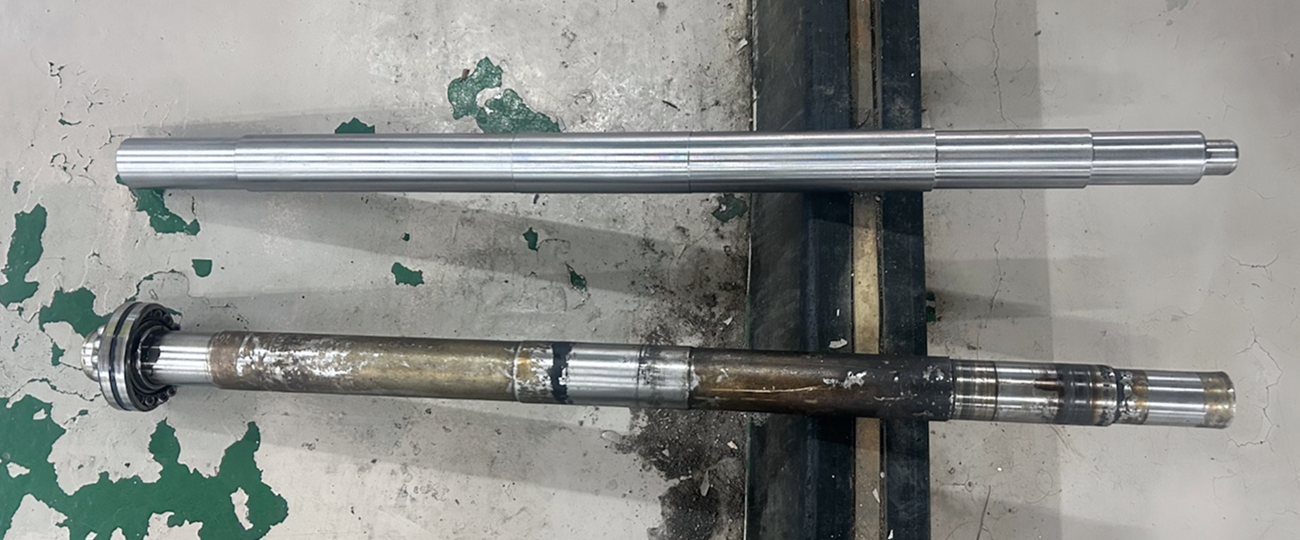

기존 샤프트 및 베어링

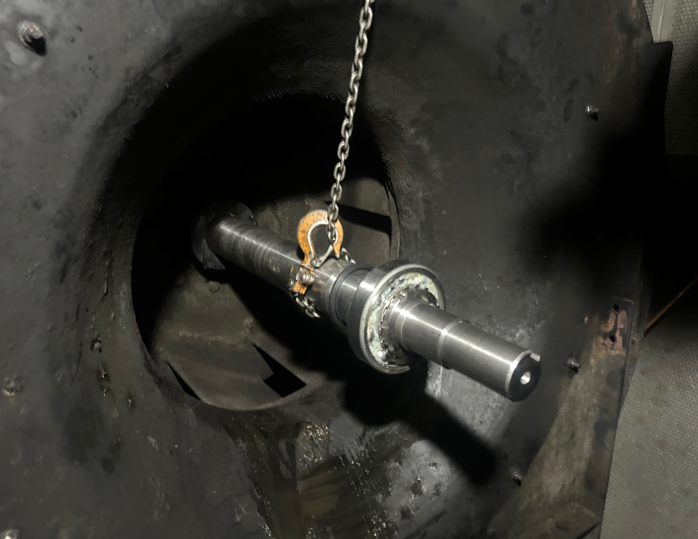

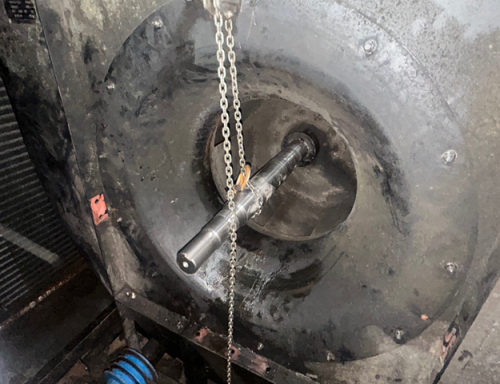

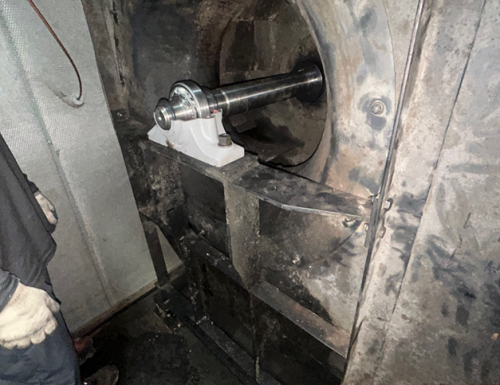

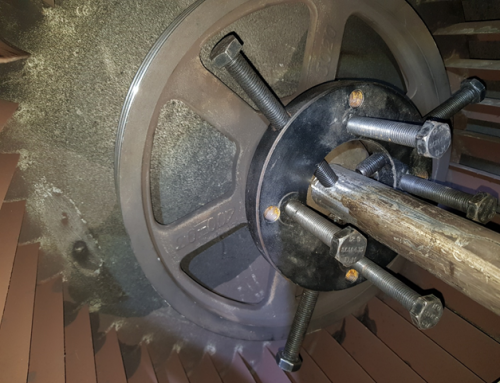

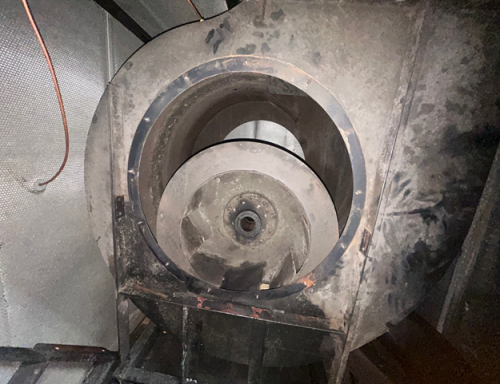

교체
교체
교체
교체
교체
교체

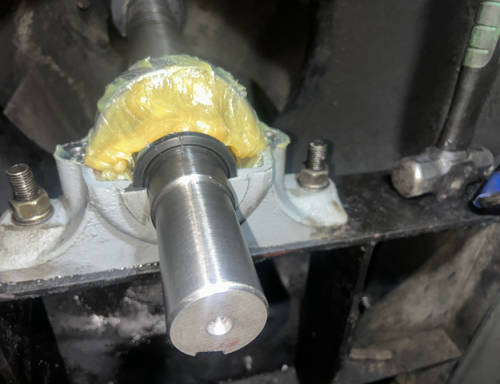

구리스 주입
작업완료
작업완료
아미고타워 샤프트 및 베어링 교체 작업 사진

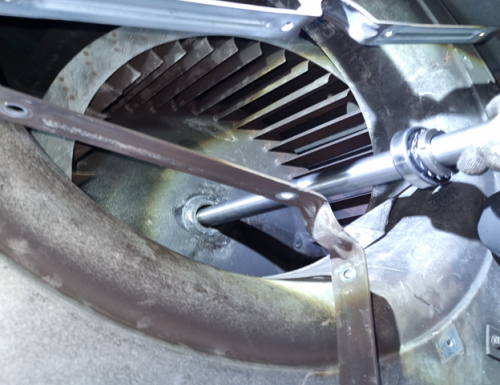

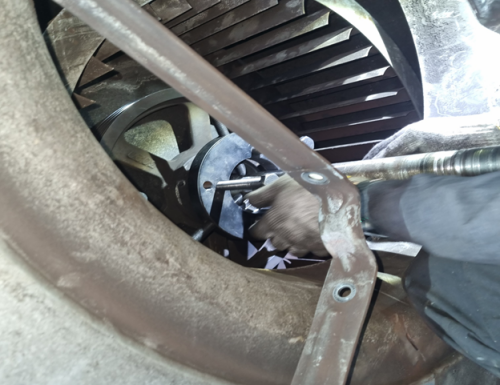

샤프트 및 베어링 교체
샤프트 및 베어링 교체
샤프트 및 베어링 교체

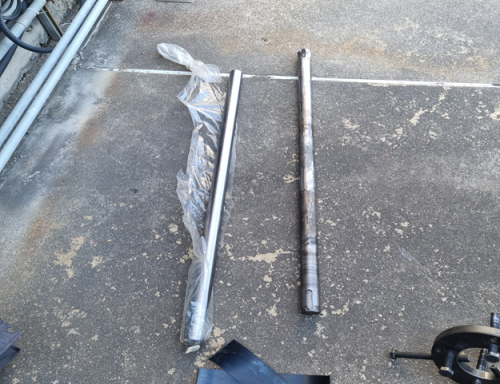

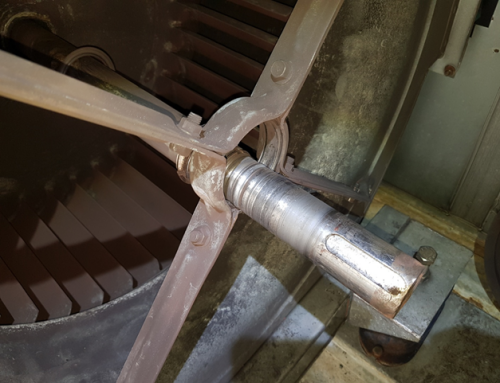

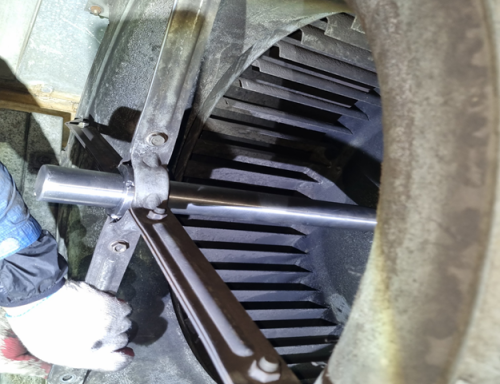

샤프트
샤프트 및 베어링 교체
샤프트 및 베어링 교체

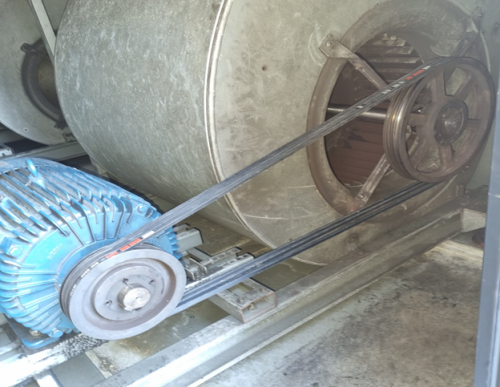

교체 후
베어링 교체 전

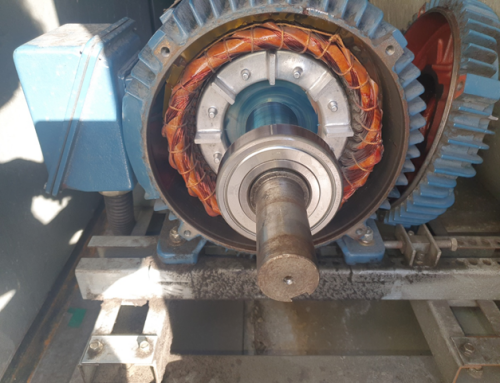

베어링 교체 중
베어링 교체 후
작업완료
